Smart LIA通用型微弱信号检测仪

该测量仪采用DAQmx、数字锁定和级联窄带低通滤波等技术，实现了被测交流信号的频率、幅值正交矢量的精确测量，软件具有参考信号的数学生成、算法仿真和信号分析功能，突破了传统设计方法依赖超低噪声前置放大器和高稳定度参考信号源的难题。整个仪器只需一块高精度DAQ卡配套相应软件即可满足微伏级交流电压信号的计量检测需求，具有体积小、成本低、自主可控等优点。

产品详情
产品应用
产品图片

产品特点

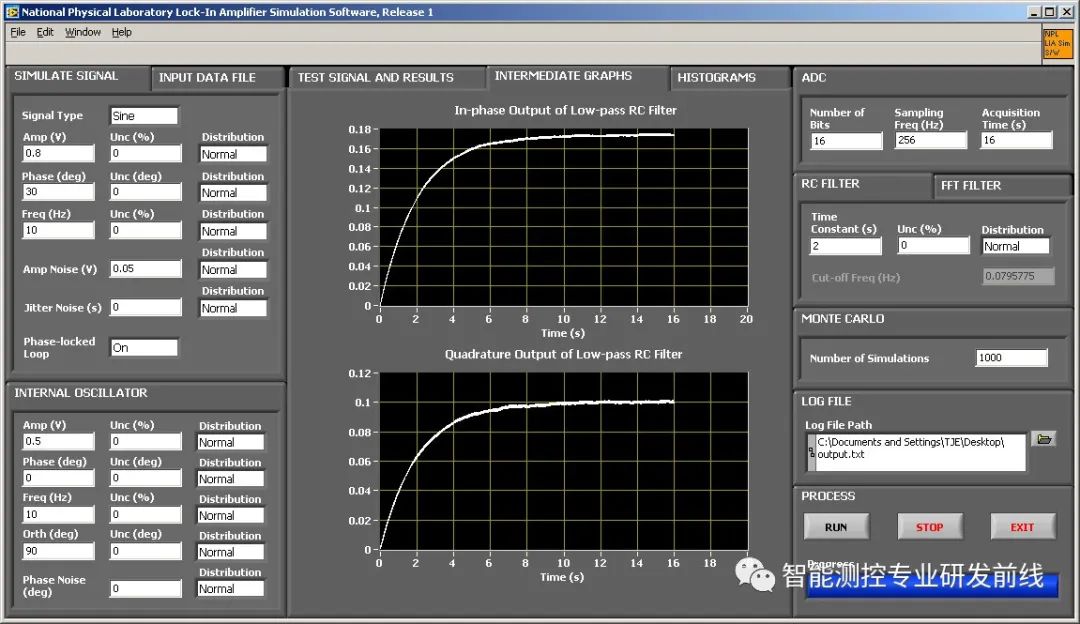

目前LabView Lock-In Amplifier工具包，很容易实现数字锁定功能，达到在强背景噪声下提取有用信号的目的，信噪比能达到-160dB，但该软件一方面依赖高精度稳定信号源提供参考输入，设备体积大；另一方面，NI锁定放大工具包中核心算法均加密封装，只能用于实验研究，不能用于具有自主产权的设备或系统研制。

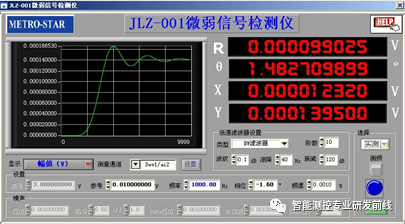

软件采用LabWindows/CVI开发，C语言代码实现，具有参考信号的数学生成、数字锁定算法和窄带低通滤波算法的功能。软件通过程控一块高精度DAQ卡即可实现微伏级交流电压信号的计量检测需求，具有体积小、成本低、自主可控等优点。软件设计中采用基于DAQmx的数据采集技术，实现待测交流弱电压信号的高精度快速采集；采用基于PC的数字锁定、级联窄带低通滤波等软件设计方法，实现在强背景噪声条件下提取有用微伏信号的目的。

主要指标

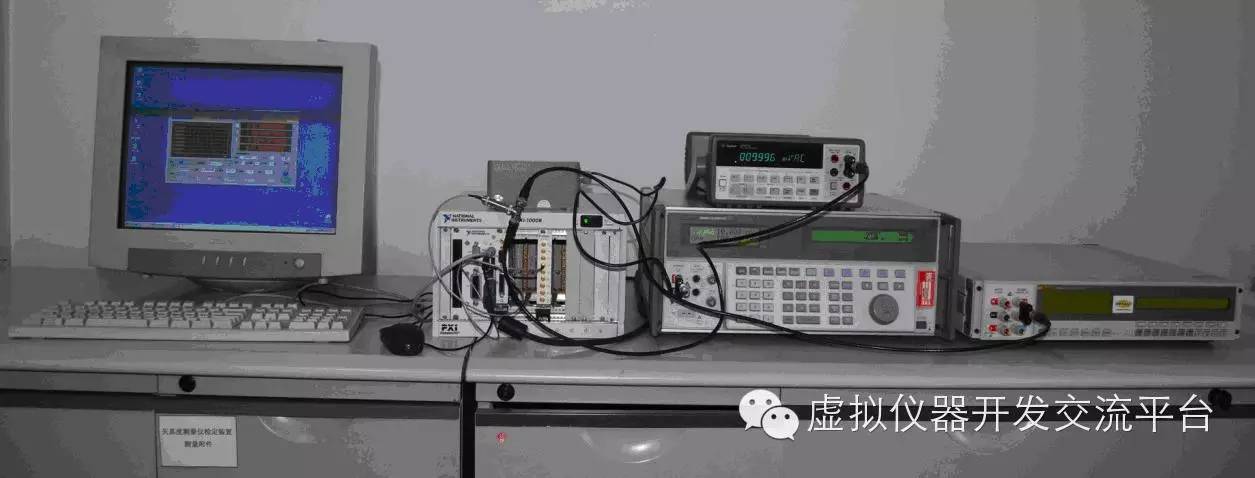

软件测试时，采用NI PCI 4472模拟输入动态采集器，不带前置放大器，可达到以下技术指标：

(1)频率范围：1Hz～10kHz

(2)电压范围：1μV～10V

(3)允许误差：
10μV～10V <1%
1μV～10μV <5%


设备改变了目前低频微弱信号测量仪器依赖进口、价格昂贵和国产设备体积大、检测性能不够等现状，该软件可嵌入到独立专用检测设备再集成到测试系统中，亦可将软件部署成DLL格式，用于研制专用自动测试设备。
该设备的软件还可以集成应用于地震预测、核生化侦测、水下信号监测、生物医学信号监视测量等。
