植物生长物联网监控设备和数据分析系统

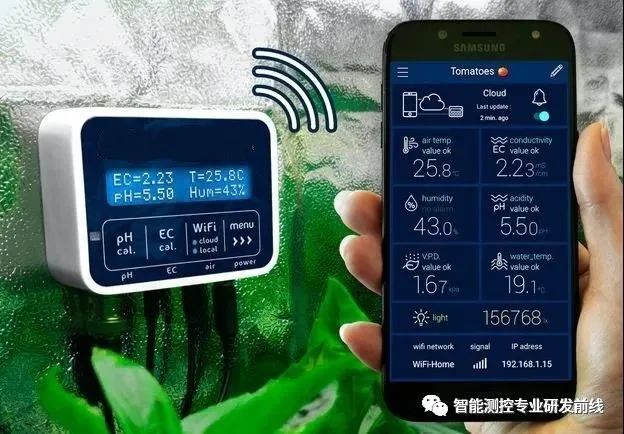

一种基于物联网的植物生长智能监控系统,包括物联网监控设备、各类传感器和移动APP。

产品详情
产品应用
产品图片


一、系统组成

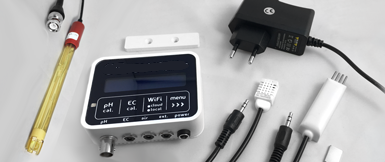

物联网监控设备以ESP32为采集和控制核心;传感器探头包括电导率仪、pH计、温度计、电容式土壤湿度传感器和光照计,可用于一般植物或农作物生长环境监测。



动APP配合云平台服务器,能够管理和订阅单个设备实现远程连续监测采集6种生长参数,具有异常超限报警通知、监测数据可视化和统计分析功能。



二、工作方式

(1)关闭WiFi

WiFi模块已禁用。在设备屏幕上读取测量值。
(2)直接模式
打开一个接入点,智能手机可以连接到该接入点,以便发送WiFi凭据。

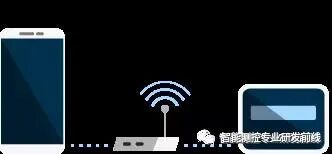

(3)本地模式
连接到本地WiFi网络,可以被同一网络上的任何设备访问。没有向云发送数据,也没有创建直接访问。

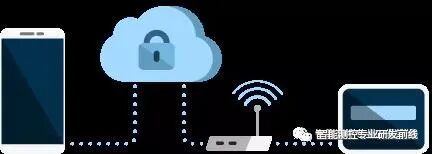

(4)云模式
可以通过本地网络访问,就像在本地模式下一样,但也会向云发送数据。



三、主要指标

     (1)物理规格

尺寸:81x60x40 mm
重量:350g
功率:5V 500mA
工作温度:0-40℃
储存温度:0-80
防护等级:防水溅

(2)WIFI性能

范围:开阔空间1000米

频率:2.4-2.5GHz

安全:WPA2/WPA2-PSK 加密

(3)PH测量

接口:BNC

范围:3-11PH

探针:兼容所有PH探头

(4)电导率测量

接口:3.5mm耳机插孔

探针:定制探针

范围:0.01-9.99mS/cm

分辨率:0.01mS/cm

准确度:1.5%

寿命:>2年

工作温度:5-40℃

储存温度:0-80

防护等级:防水

(5)环境测量

接头:立体声插孔3.5毫米

测量范围:0-50和0-99%相对湿度

精度:+/-0.5和+/-2%相对湿度

分辨率:0.1和0.1%相对湿度

工作温度:0-50

储存温度:0-80

耐受性:IP64防尘和防喷雾

(6)光照测量

准确度:+/-15%

分辨率:1lux

四、下一步工作

即将推出控制器系列,可引入电机等驱动器和换风、照明、水泵等执行器,构建基于IoT的各类植物生长环智能化监控管理系统。


智慧农业教学、科研和产业化。
