工作原理

（1）来自MEMS加速度计的数据由MCU读取，MCU将数据写入SD卡。

（2）可通过计算机读取SD卡或通过基于浏览器的图形用户界面（GUI）访问和下载存储的测量数据，便于进行数据分析。

（3）GUI还允许远程控制传感器，包括启动测量和指定测量参数。

（4）可充电锂离子电池（2块，750mAh）为系统供电，LED指示状态。

操作说明

（1）WIFI配网APP可与传感器实现WIFI自动配网，获取传感器IP地址。

（2）通过基于浏览器的GUI进行操作，通过将计算机、智能手机或平板电脑连接到与传感器相同的无线网络，并在浏览器中键入IP地址，即可访问该GUI。

验证和特征

通过测量两种类型的运动：平动和振动，进行了验证和表征。平移测量使用线性致动器进行，而振荡测量通过测量大型转子轴承箱的振动进行。此外，还测量了功率消耗。

使用该传感器测量了旋转造纸机辊的振动。纸机辊在计算机数控（CNC）辊磨床中旋转，可在不同转速下动态测试辊和轴承行为。在两种不同转速（600 rpm和800 rpm）下测量了操作侧轴承箱的振动。

为了提供参考信号，传感器旁边安装了一个单轴（IEPE）加速度计。IEPE加速计（HansfordSensors，H1005001）的测量范围为16g，灵敏度为500mV/g，最大采样率为18kHz。IEPE加速计的数据采集由国家仪器公司的数据采集装置（cDAQ-9174）以及声音和振动输入模块（NI-9324）进行。两个传感器安装在同一轴承箱上，传感器位于顶部，IEPE加速计位于侧面。

该传感器和IEPE传感器的振动数据采集时间约为18秒，采样率分别为4000Hz和4266Hz。测量数据为水平振动，这表明x轴数据是根据Mems的数据进行分析的。

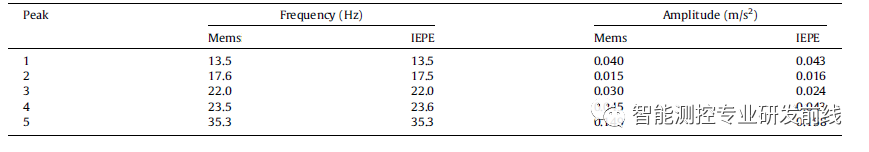

尽管振幅和频率存在一些差异，但谐波频率峰值可以很容易地从FFT数据中区分出来。这些结果表明，Mems传感器能够用于检测大型旋转机械的振动。800转/分时滚动测量的频率和振幅。
