新一代校靶测量系统(光电轴线校准系统)

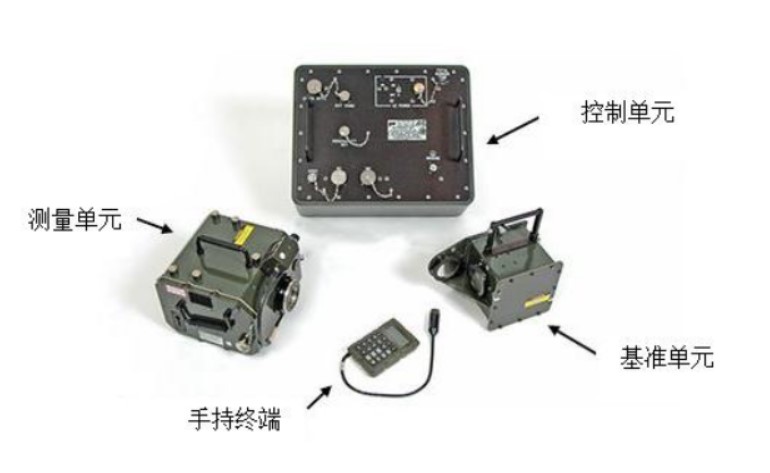

​该系统借鉴美军先进光电轴校准设备,设计更加科学,集成度更高,体积小,重量轻,性价比高, 具有快速、准确和高度自动化的快速、准确和高度自动化的测量功能 ,无需目标板或飞机参考 ,无需目标板或飞机参考 基准与武器 或传感之间的清晰视线。 该装置包括基准单元 、测量单元控制 、测量单元控制 、测量单元控制单元、基准框架和手持显示终端以及一系列校转接适配器,同时配备管理软件, 可以将数据直接上传到平台、地面站或 PC进行分析。
主要用途:用于对作战平台上各种传感器和武器挂架进行标校,使得传感器和武器系统各装置的光、电、机械轴线与基准坐标轴线协调一致或保持一定的空间位置关系。

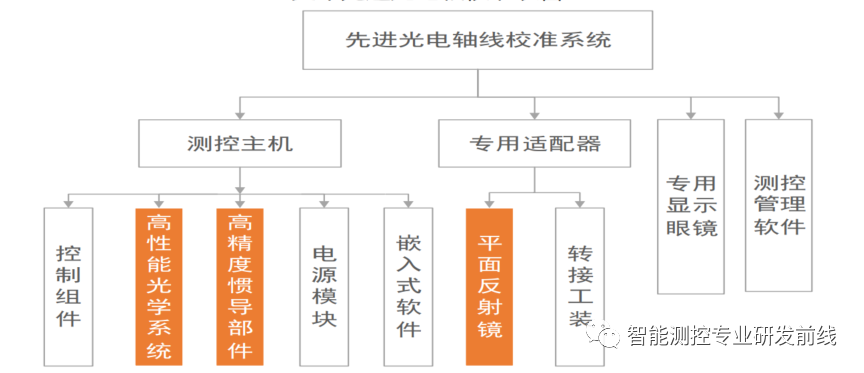

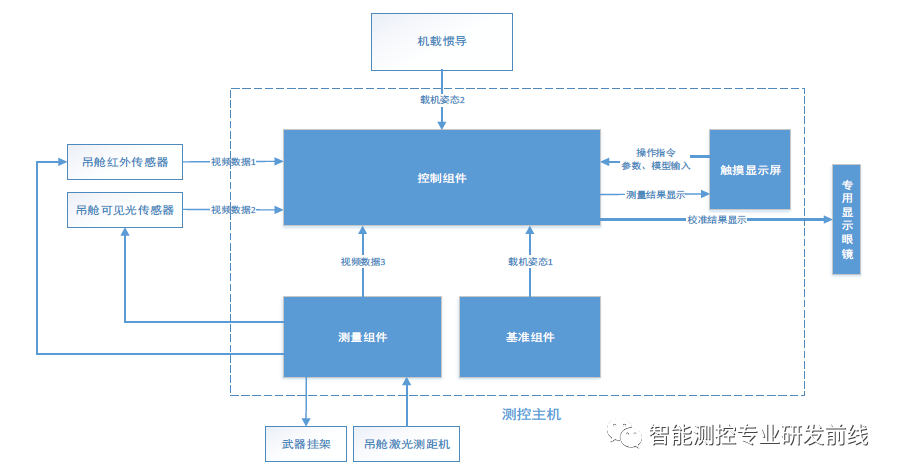

产品详情

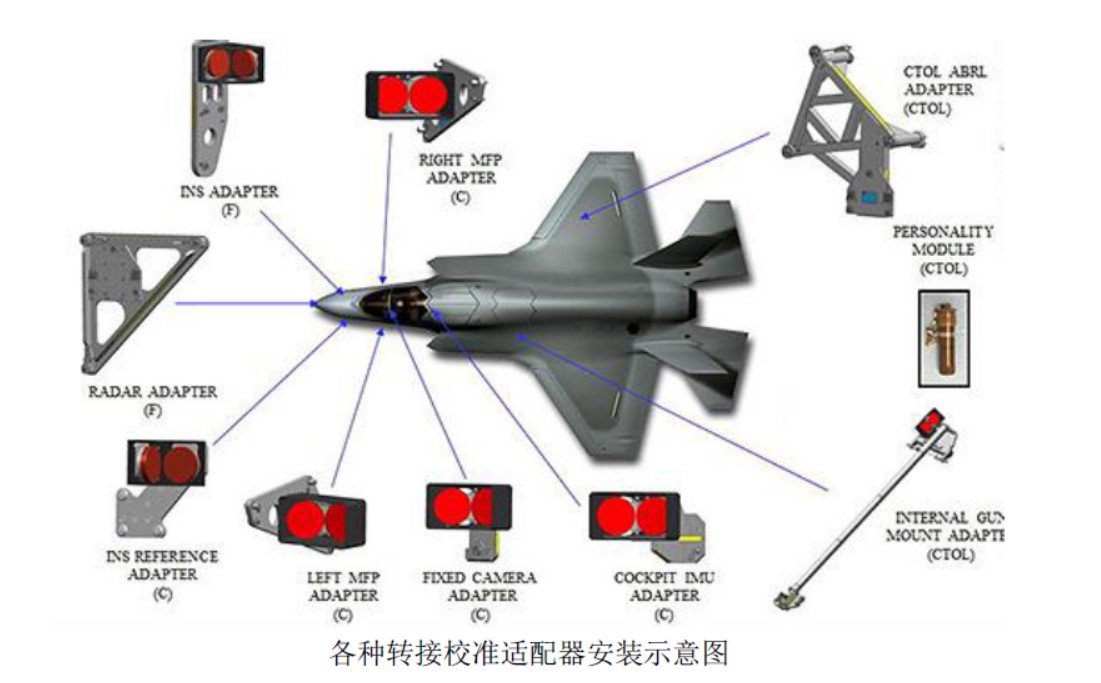

产品应用

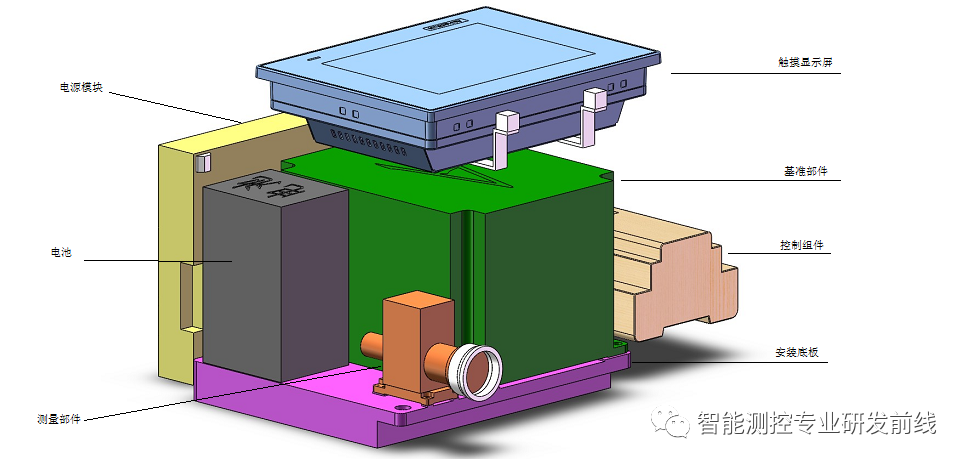

产品图片

产品特点

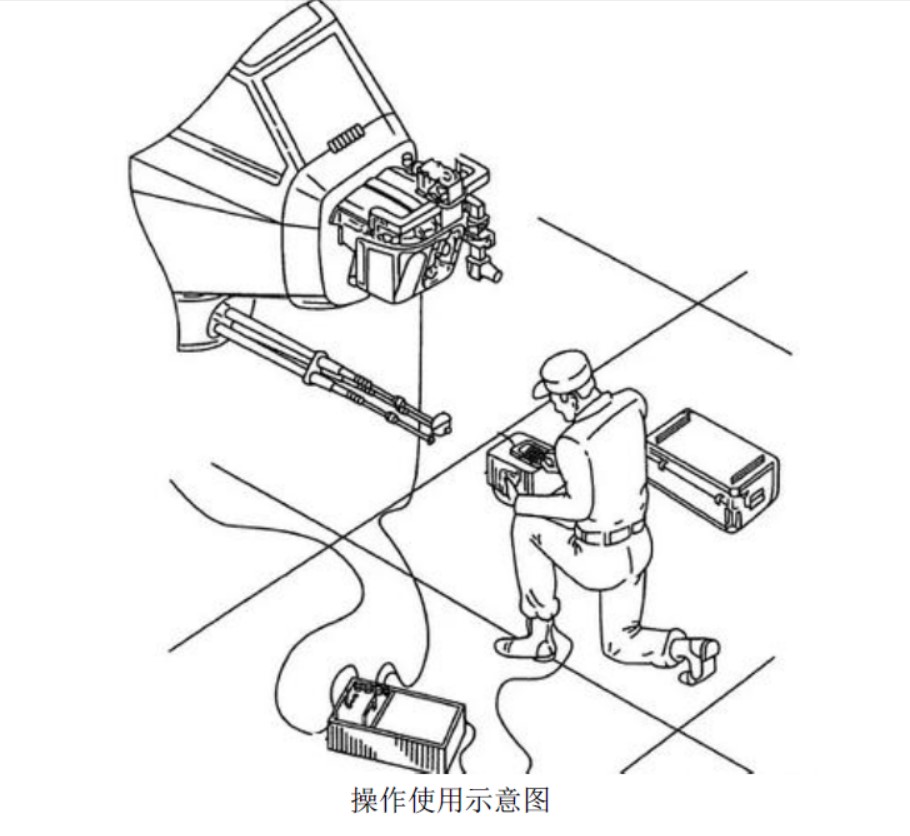

该系统适用于各种工作环境,包括同时进行的飞机维护和装配、大风、狭窄和杂乱的工作空间以及极端温度。


测控管理和数据可视化平台

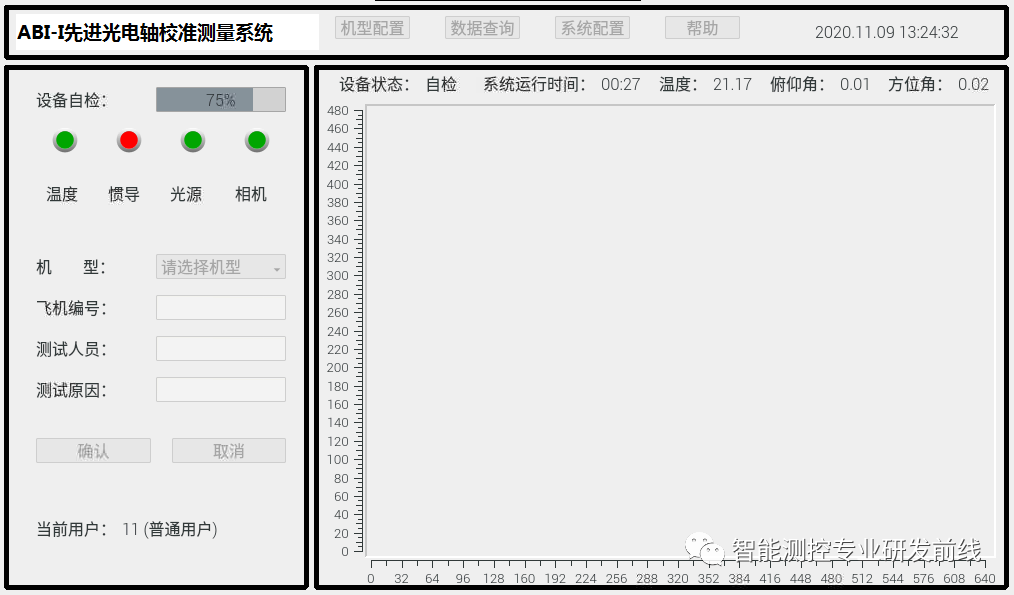

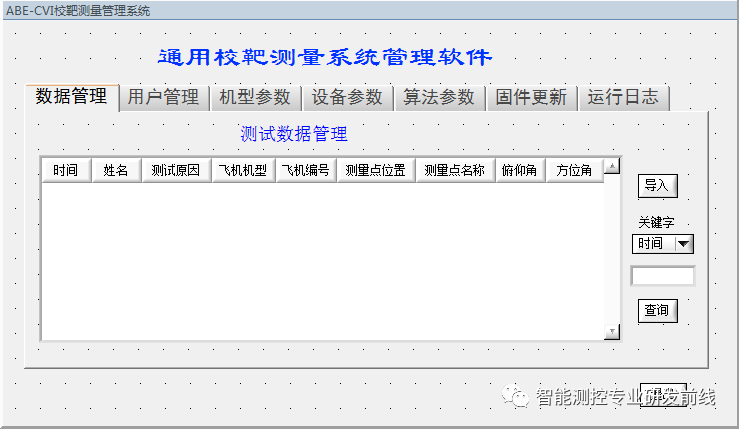

     该校准系统配备一套通用校靶测量管理软件,该软件具备对校靶测量数据进行综合管理和显示功能,能够对现有校靶测量系统嵌入式主机的状态进行检测、测试数据进行导入、存储和查询等管理、机型、设备和算法参数进行配置、主机固件进行更新等。该管理软件支持用户管理功能,分为一般和管理员用户,具有相应的应用权限。


技术指标
(1)环境温度工作温度:-40℃~+50℃存储温度:-55℃~+65℃
(2)重量主机(含电池) ≤10kg 专用适配器 ≤5kg
(3)系统测量精度 0.1mrad基准组件-惯导部件 ≤0.01°/h测量组件-光学测量部件 ≤0.02′
(4)部件尺寸 ≤448mm×261mm×135mm(含转运包装箱)
(5)防护等级测控主机 IP65


推广应用

 该校准系统采用了系列化、通用化和模块化设计方法,能够快速适应现代装备发展的需要。通过扩展功能模块和软件,可用于舰船武器系统,如经纬仪、雷达天线、光学瞄准镜等与火力轴线之间的平行性检测,特别是海军舰载机等对校准场地、环境要求极高的场合,能够显著提高飞机出动频次、机载航空光电传感器和武器系统挂架的轴线检测精度,减少维修时间和降低使用成本。


可用于实验室、训练场军械仓库、飞行场站、修理工厂等固定或舰载场合下,各种武器、雷达系统、导航设备、光电瞄准设备等飞机或直升机上的传感器和武器挂架轴线一致性检测。
